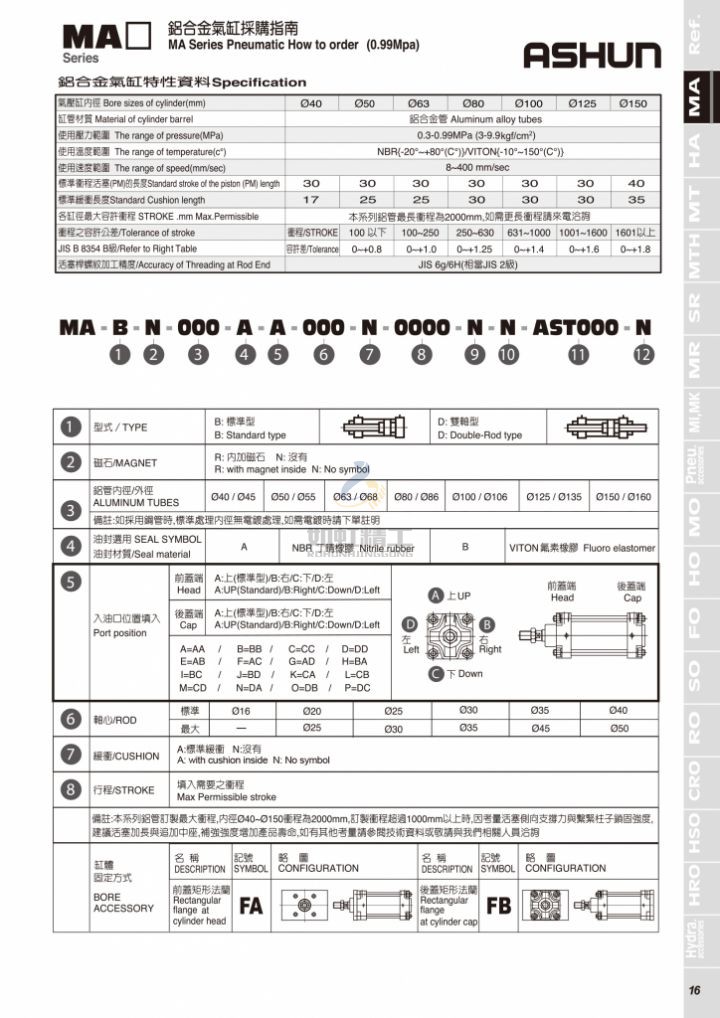

| 氣壓缸內徑 | ?40 | ?50 | ?63 | ?80 | ?100 | ?125 | ?150 |
| 鋼管材質 | 鋁合金管 | ||||||
| 使用壓力范圍 | 0.9-0.99Mpa(3-9.9kg/cm2) | ||||||
| 使用溫度范圍 | NBR(-20℃ ~ +80℃)/VITON(-10℃ ~ +150℃) | ||||||
| 使用速度范圍 | 8-400mm/sec | ||||||
| 標準沖程活塞(PM)的長度 | 30 | 30 | 30 | 30 | 30 | 30 | 40 |
| 標準緩沖長度 | 17 | 25 | 25 | 30 | 30 | 30 | 35 |
| 各缸徑最大容許沖程 | 本系列鋁管最長沖程為2000mm | ||||||
| 沖程之容許公差 | 沖程 | 100以下 | 100~250 | 250~630 | 631~1000 | 1001~1600 | 1601以上 |
| JIS B 8354 B級 | 容許差 | 0~+0.8 | 0~+1.0 | 0~+1.25 | 0~+1.4 | 0~+1.6 | 0~+1.8 |
| 活塞桿螺紋加工精度 | JIS 6g/6H(相當于JIS 2級) | ||||||
