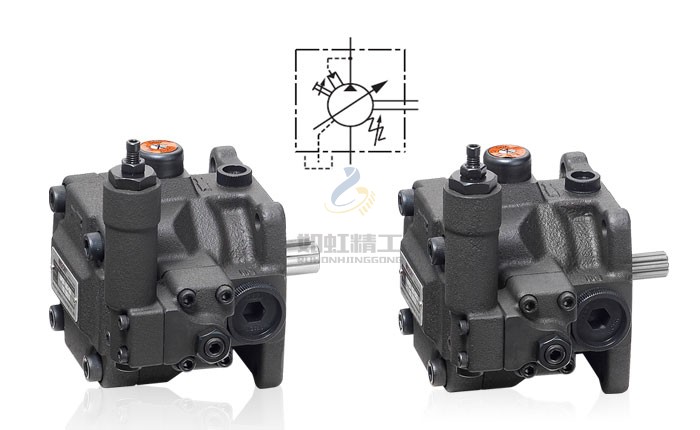

可變吐出量葉片泵
VP※F系列 單泵型號說明
| VP5F | -A | 5 | -50 | S | ||
|---|---|---|---|---|---|---|
|
記 號
機殼號
|
吐出量 （at 3.5bar，1800 r/min） |
壓力調整範圍 | 設計編號 | 主軸編號 | ||
| A 吐出量 L/min (幾何排量 cm3/rev) |
●B 吐出量 L/min (幾何排量 cm3/rev) |
記號 | 調整範圍 (bar) |
|||
| VP5F | 30 (16) | 40 (22) | 2 | 15~35 | 50 | 無記號: 半圓鏈心軸 (VP5) 直鏈心軸 (VP6~7)S: 花鏈心軸 |
| VP6F | 54 (30) | 70 (39) | 3 | 20~70 | ||
| VP7F | 120 (67) | – | 4 | 50~105 | ||
| F: 法蘭安裝型式 |
●B 型號?(40 & 70 L/min) 最高使用壓力?105bar出廠時吐出量設定?Q?max. |
5 | 70~140 | |||
| 出廠時吐出量設定?P?min. | ||||||
※?泵轉速限制
最低轉速：800 r/min
最高轉速：1800 r/min
ANSON變量葉片泵VP5F,VP6F,VP7F系列型號參考:VP7F-B5-50S , VP6F-B5-50S , VP5F-B5-50S , VP7F-A5-50S , VP6F-A5-50S , VP5F-A5-50S , VP7F-B4-50S , VP6F-B4-50S , VP5F-B4-50S , VP7F-A4-50S , VP6F-A4-50S , VP5F-A4-50S , VP7F-B3-50S , VP6F-B3-50S , VP5F-B3-50S , VP7F-A3-50S , VP6F-A3-50S , VP5F-A3-50S , VP7F-B2-50S , VP6F-B2-50S , VP5F-B2-50S , VP7F-A2-50S , VP6F-A2-50S , VP5F-A2-50S , VP7F-B5-50 , VP6F-B5-50 , VP5F-B5-50 , VP7F-A5-50 , VP6F-A5-50 , VP5F-A5-50 , VP7F-B4-50 , VP6F-B4-50 , VP5F-B4-50 , VP7F-A4-50 , VP6F-A4-50 , VP5F-A4-50 , VP7F-B3-50 , VP6F-B3-50 , VP5F-B3-50 , VP7F-A3-50 , VP6F-A3-50 , VP5F-A3-50 , VP7F-B2-50 , VP6F-B2-50 , VP5F-B2-50 , VP7F-A2-50 , VP6F-A2-50 , VP5F-A2-50
